后傾離心風機工作原理圖
后傾離心風機工作原理圖

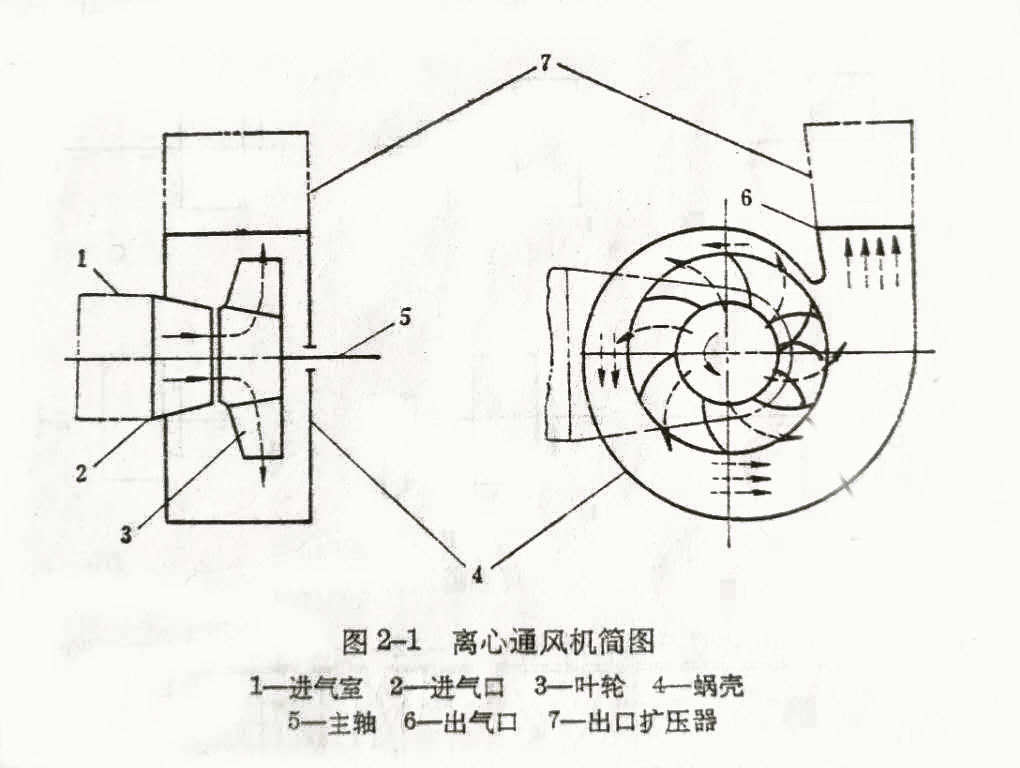

氣體在后傾離心風機內的流動如圖2-1所示。
葉輪安裝在蝸殼4內,當葉輪旋轉時,氣體經過進氣口2軸向吸入,然后氣體約折轉90°流經葉輪葉片構成的流道間(簡稱葉道),而蝸殼將葉輪甩出的氣體集中、導流,從通風機出氣口6或出口擴壓器7排出。
后傾離心風機的工作原理已知氣體在離心風機中的流動先為軸向,后轉變?yōu)榇怪庇谕L機軸的徑向運動,當氣體通過旋轉葉輪的葉道間,由于葉片的作用,氣體獲得能量,即氣體壓力提高和動能增加。
當氣體獲得的能量足以克服其阻力時,則可將氣體輸送到高處或遠處后傾離心風機的葉輪和機殼大都采用鋼板焊接或鉚接結構。
其轉速較低,一般n<3000轉/分,且生產批量大,為便于生產和維護,在設計中大都選用滾動軸承。
如果您對廣州市鑫風風機有限公司生產的后傾離心風機采購感興趣或者需要技術支持歡迎來電咨詢:400-088-0118,官網:sarana-bangunan.com。
